合肥自動化城市污水處理控制系統實際項目操作案例

   對于污水處理控制系統的特點和實際操作，基于對用戶負責的態度，我們進行了大量的實際測試，以下引入了合肥鴻昇自動化針對湖州童裝城污水處理控制系統實際項目案例，有關內容如下：

中控室：項目采用西門子s7300的PLC和兩個上位機，控制方式為就地控制和遠程控制。污水處理控制系統中的每臺計算機都能獨立圖像管制、數據保存、系統再生、數據處理等不同任務，整套系統以以太網構造。合肥自動化控制系統采用分散控制集中管理的原則包括中央控制室管理，現場plc編程控制系統管理，現場自動化設備和儀表設備三個層次。plc編程控制系統的每個現場站都由PLC（西門子S7-300）組成。主機和PLC站采用光纖介質的工業以太網連接方式，網絡拓撲結構為環形結構。

1.檢測儀器

使用E + H（恩德斯豪斯）系列樂器

2.監控軟件

監控軟件使用我們自主開發的ControX2000作為操作平臺。 ControX2000是一個視覺平臺，你看到的就是你所得到的。

可以廣泛用于許多工業領域。從簡單的設備支持到復雜的多用戶過程控制，從由多個服務器和備份服務器組成的分布式系統到可靠的冗余系統。十多年來贏得了各行業用戶的一致好評。

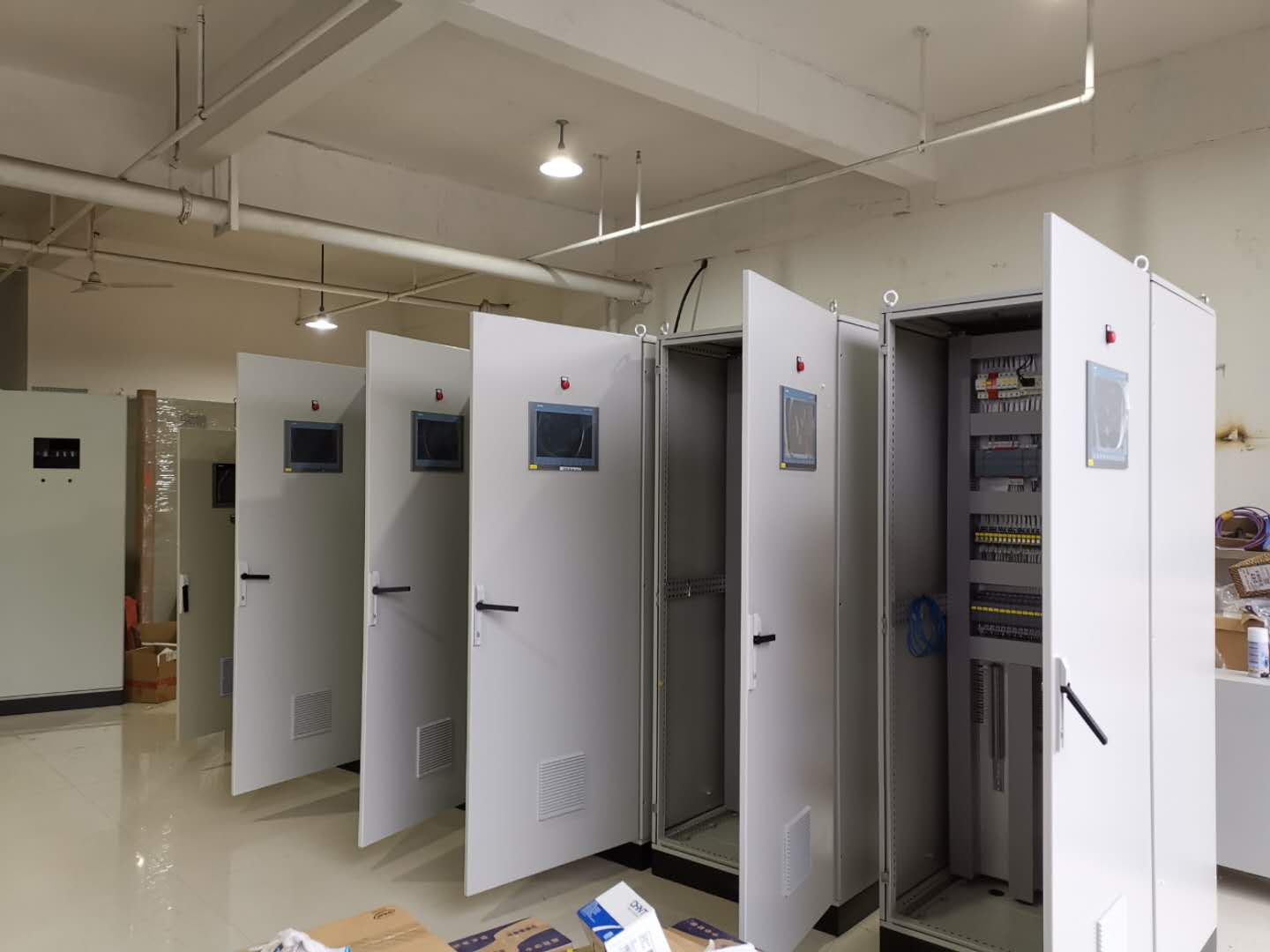

現場儀表用于檢測各個部分的過程參數并實時反饋給控制系統。plc控制柜是plc編程控制系統的核心。它主要負責數據采集，數據計算和輸出控制信號;上位機控制系統是人機交互。交互界面直觀地反映了現場各設備的運行情況和各個段的參數，并發出啟停命令，設置過程參數，數據存儲和查詢。

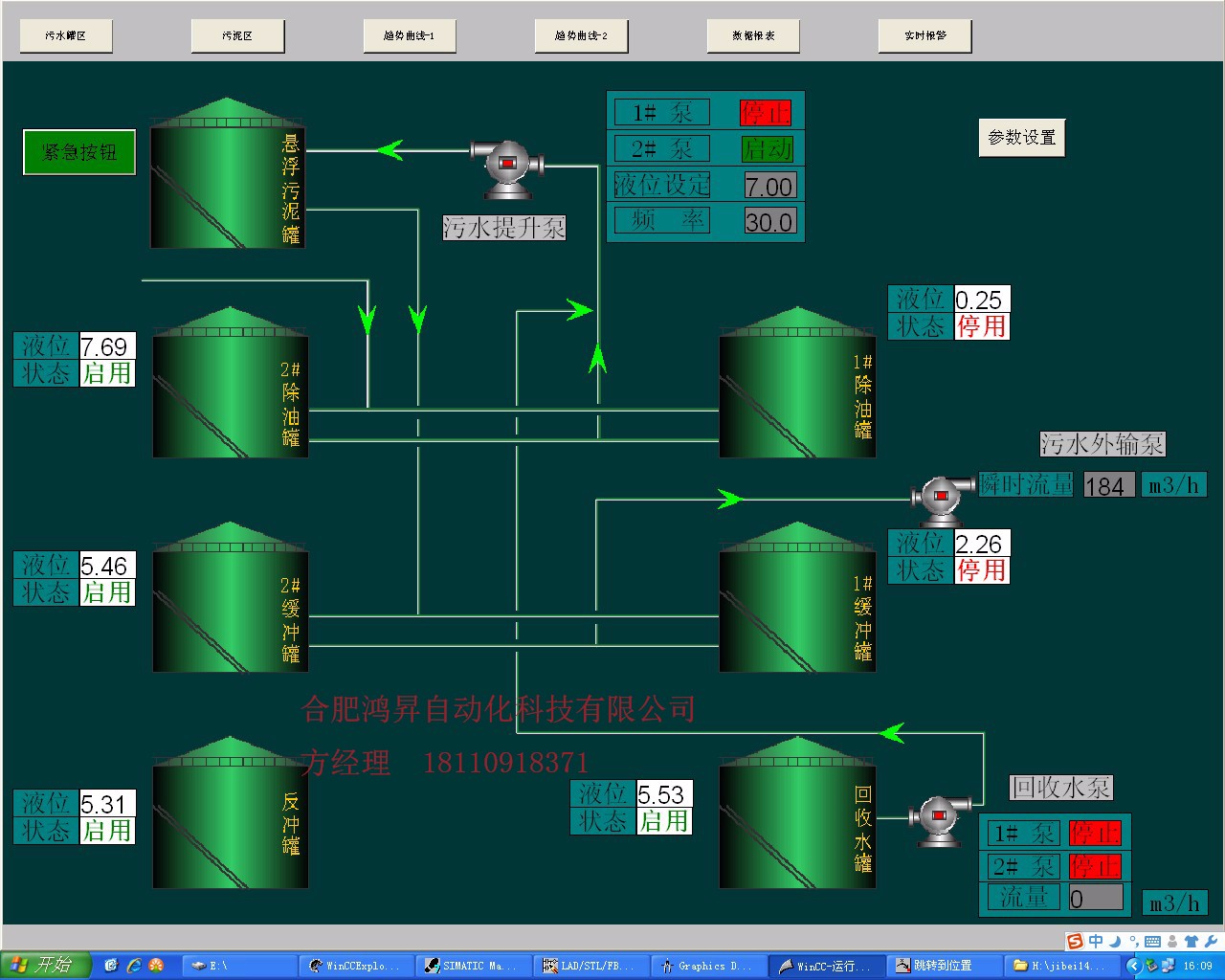

4.處理流程屏幕流程圖直觀而簡潔地反映了污水處理廠的整個外觀以及所有重要設備的運行狀態。工藝參數一目了然。在流程圖中，點擊要使用鼠標操作的設備以打開設備的控制界面。在這個界面上，點擊“控制模式”和“啟動和停止按鈕”執行設備的自動切換和啟動和停止操作;在該位置輸入數值并按下Enter鍵完成參數的修改。

5.歷史趨勢

用戶在歷史曲線頁面上選擇要查詢的標簽和日期范圍，系統在確定后自動生成歷史曲線，直觀地再現所選時間段內標簽的變化趨勢。

6.報警窗口

當有告警信息時，系統會自動顯示告警屬性，如高位告警或低位告警，以及標簽描述，幫助操作員快速反應，避免設備損壞或其他損失。污水處理控制系統功能該系統具有成本效益，并得到業主的高度認可。系統穩定，故障率低于0.2％系統結構清晰，結構簡單，操作人員易于掌握。

以上從根據實際案例進行介紹了污水處理控制系統的操作等，想了解更多的關于污水處理控制系統方面的東西，可與我司進行聯系，我們會為您提供滿意的服務。
